概述
本系列定量给料机是对散状物料进行连续称量给料的理想设备,是根据我国现有工艺工况改进后的新一代产品,它以技术好、性能稳定、性价比高、经久耐用而著称。不仅适用于常规环境,而且适用于酸.碱、盐及大气腐蚀环境,广泛应用于建材、冶金、电力、化工、煤炭、焦化、矿山、烟草、粮食、环保、港口等行业,计量**优于±0.5 %,是替换进口设备的理想选择。
设备组成
典型系统主要部件有减仓压式布料器、杠杆式秤体、传动装置、荷重传感器、测速传感器,变频器、称重控制仪表,可通过串行通讯或现场总线通讯与上层DCS系统联接,实现DCS控制。
性能特点
◆杠杆式测重方式,**了皮带张紧力变化所导致的计量误差。
◆特有的减仓压式布料器可使仓位的变化不影响秤体的负荷,从而有效解决了仓压对准确计量的影响,提高了计量**,延长了设备使用寿命。
◆给料能力为0.05m³/h=1000m³/h。输送带宽500mm-1800mm。滚筒中心距100m-8000mm,具体尺寸可按用户要求定做。
给料装置
自由流动物料的给料料斗:T4 T6 T20
不易流动物料的振动给料料斗:V2 V5
倾泻性物料的星型给料器:S1 S2
流体化散料的给料器:气动预给料器
技术参数
简略选型表
型号 | 带宽(mm) | 给料能力(m³/h) | 计量** |
PTL/PTM 05 | 500 | 0.05~6 | 优于±0.5% |
PTL/PTM 06 | 650 | 0.5~10 | 优于±0.5% |
PTL/PTM 08 | 800 | 2~30 | 优于±0.5% |
PTL/PTM 10 | 1000 | 5~100 | 优于±0.5% |
PTL/PTM 12 | 1200 | 10~200 | 优于±0.5% |
PTL/PTM 14 | 1400 | 30~300 | 优于±0.5% |
PTL/PTM 16 | 1600 | 60~600 | 优于±0.5% |

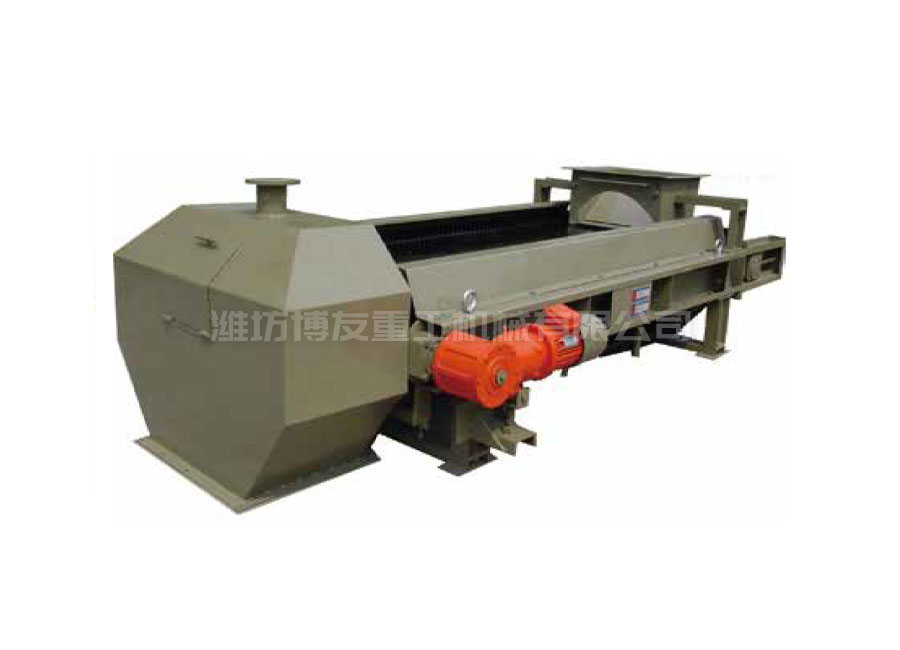

产品图片
